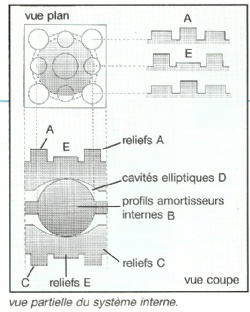

1er effet isolant :
action des reliefs supérieurs & inférieurs A et C + amortissement interne B
Les vibrations d'une machine traverseront d'abord les reliefs isolant (A) de la plaque en couverture supérieure. Ensuite l'énergie vibratoire subsistante est amortie par les sphères élastomères (B) de la plaque amortissante interne qui est plus souple.
Ces amortisseurs internes (B) en forme de sphères prennent le relais des reliefs extérieurs (A et C) augmentant ainsi le pouvoir isolant. |
 |

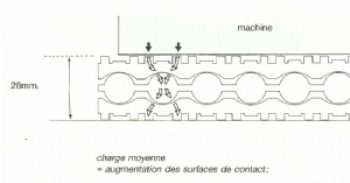

2ème effet isolant :
action des profilés sphériques internes et des cavités élliptiques.
Un second effet amortisseur est obtenu : les sphères élastiques internes (B) sont placées face aux cavités élliptiques (D) sont la courbure est différente de celle des sphères.
De cette manière la connexion entre les diverses couches est limitée à des "points de contacts minimes" ce qui augmente sensiblement la performance d'isolation de l'ensemble. |
 |
3ème effet isolant :
action complémentaire des reliefs irréguliers A, C & E.

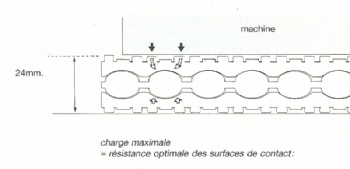

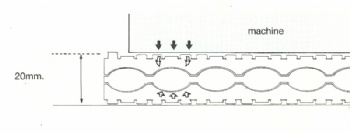

Lorsque la compression interne (sphères B opposées aux cavités D) aura atteint les limites permises, les reliefs (E) extérieurs, de hauteur moindre, prendront le relais et opposeront leur résistance propre à la surcompression éventuelle de l'ensemble RUBLOC- TRISOLATOR |
 |
type 80 - 60 - 80
isolation de machines, moteurs, pompes,
transformateurs, ventilateurs, turbines
compresseurs, etc ...
|
type 60 - 40 - 60
protection d'appareils de laboratoire,
ordinateurs, matériel mécanographique,
instruments de précision, ...
|
type 40 - 30 - 40
isolation passive :
instruments ultra sensibles,
appareils de laboratoire, de mesure optique,
studiosde sonorisation , ...
|
|
|
